Деревянный взлёт
МАСТЕР-КЛАСС
Сегодня вы научитесь собирать простые планеры используя потолочную плитку, фанеру и термоклей. В завершение мы позапускаем собранные планеры с помощью броска и узнаем насколько далеко он летает
О чем мастер-класс?
Если вы из числа родителей, которые увлекаются авиамоделированием, просто любите самолёты, планеры и всё что с ними связано, а также любите проводить время со своим ребёнком, то этот кейс для вас! Сегодня вы соберёте детализированные планер их потолочной плитки, хорошо поддающийся ветру для запуска с помощью броска. В конце вы сможете проверить насколько далеко он летит
Для кого этот мастер-класс?
Этот мастер-класс - для маленьких детей и их родителей. Планер можно запускать дома, на даче, в любую погоду кроме очень дождливый, а также раскрасить как Вам захочется, что будет не только приносить радость от использования, но и развивать творческий потенциал ребенка!
Задача мастер-класса:
Вашей команде родитель-ребёнок предстоит собрать планер из фанерных и пеноплексовых деталей, используя инструкцию, приведённую ниже.
Для этого необходимо предварительно подготовить детали, вырезав их из пенопласта и фанеры 3 мм (показано ниже). По ссылке находятся чертежи деталей в формате pdf с размерами. Масштаб всех деталей 1:1. Размеры на чертежах указаны в мм. Некоторые из них необходимо вырезать из потолочной плитки, некоторые из 3мм фанеры во фрезеровочном центре (фанера в таких центрах, как правило, своя)
Для этого необходимо предварительно подготовить детали, вырезав их из пенопласта и фанеры 3 мм (показано ниже). По ссылке находятся чертежи деталей в формате pdf с размерами. Масштаб всех деталей 1:1. Размеры на чертежах указаны в мм. Некоторые из них необходимо вырезать из потолочной плитки, некоторые из 3мм фанеры во фрезеровочном центре (фанера в таких центрах, как правило, своя)
Для работы над мастер-классом понадобится:
Акцентные
Потолочная плитка из пенопласта
Акцентные
Термоклей и клеевой пистолет
Акцентные
Вашей команде предстоит пройти 5 шагов:
Шаг 1. Проверка деталей
Шаг 2. Собираем основание
Шаг 3. Собираем хвост
Шаг 4. Собираем крылья
Шаг 5. Герметизируем планер
Шаг 1. Проверка деталей
Шаг 2. Собираем основание
Шаг 3. Собираем хвост
Шаг 4. Собираем крылья
Шаг 5. Герметизируем планер
Начнем мастер-класс!
Проверка деталей
Рассмотрим детали. У нас есть два типа деталей, из потолочной плитки и фанеры. Рассмотрим их поближе. Детали из потолочной плитки
1
Детали из фанеры
2
Собираем основание
Акцентные
1
Начнём сборку планера. Для начала нам понадобится собрать корпус планера. Установим две детали на одну из боковых частей корпуса
Акцентные
2
Теперь установим каркас для носа самолета в корпуса, проклеив пазы или отверстия на корпусе с помощью термоклея
Акцентные
3
Установим вторую боковую сторону корпуса
Собираем хвост
Теперь соберем боковые горизонтальные стабилизаторы хвоста планера. Приклеим с помощью термоклея треугольную деталь к стабилизаторам
1
Теперь необходимо приклеить хвост планера к корпусу. Обратите внимание, что треугольник должен смотреть вниз
2
Теперь наша задача - загерметизировать корпус снизу. Для этого перевернём наш планер и установим на клей следующую деталь
3
Теперь загерметизируем хвостовую часть сверху. Установите планер на фанерные ножки и приклейте два следующих элемента
4
Теперь установим вертикальный стабилизатор. Его необходимо вклеить в пазы на деталях, как на рисунке в предыдущем шаге
5
Собираем крылья
Далее, время собрать крылья для нашего планера. Нам понадобится для них фанерный каркас, стяжки для придания крыльям, большей обтекаемости и сами крылья из потолочной плитки
1
Установим крылья на клей, а затем установим на крылья стяжки. Для стяжек клей использовать не нужно, но будьте аккуратны, необходимо согнуть, слегка приложив усилия с боков крыльев и надеть стяжки как показано на рисунке
2
Теперь с помощью термоклея установим в пазы на корпусе крылья
3
Герметизируем планер
Акцентные
1
Теперь необходимо загерметизировать крышу и нижнюю часть планера. Крышу собираем из следующих деталей
Акцентные
2
Теперь проделаем аналогичные действия с нижней частью корпуса. Для этого нам понадобятся следующие элементы
Акцентные
3
Осталось установить детали на нос самолёта
Акцентные
4
Последнее действие – установка третьей ноги шасси для устойчивости

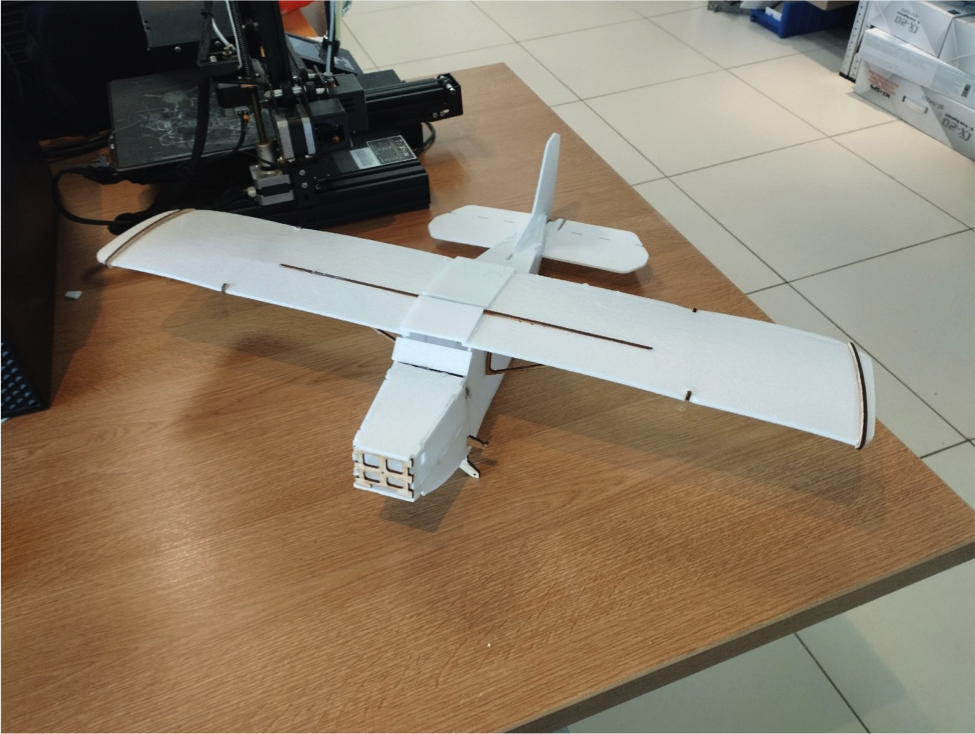

Итоговый результат:
Не удалять! Скругляет углы у галереи
Отлично, вы справились и собрали планер, используя только детали из потолочницы и фанеры
Вопросы для обсуждения:
Какие новые навыки вы сегодня получили? Приобрели бы вы все необходимые материалы чтобы вырезать такой комплект?
Как вы думаете, возможно ли модифицировать данный планер?
Хотели бы вы, чтобы ваш ребенок собирал похожие устройства на уроках технологии?
Готовы ли отправить своего ребенка, но обучение в технический университет / на обучение по инженерной специальности/на обучение по направлению аэрокосмических технологий?
Как вы думаете, возможно ли модифицировать данный планер?
Хотели бы вы, чтобы ваш ребенок собирал похожие устройства на уроках технологии?
Готовы ли отправить своего ребенка, но обучение в технический университет / на обучение по инженерной специальности/на обучение по направлению аэрокосмических технологий?
